ROLLON线性导轨:
㈠ROLLON的COMPACTRAIL就致力于一种理念：研制简洁的，可以自动调整的，高负荷滑块和轨道的系列产品。
⑴T型轨道：首先通过C型沉头螺钉安装孔实现轨道的自动定位。

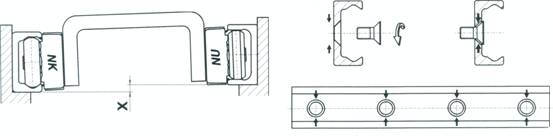

⑵U型轨道的平面滑动设计为一对导轨的使用（T/U）提供了一横向的自由度，解决了应用中经常遇到的安装面不平行的问题。
⑶K型轨道具有特殊的滑动面配以特制的滑块能够在有一定旋转的情况下提供精确的移动。
K/U组合导轨提供了一种完全的自动调整型导轨。它可以容许两个方向上的旋转和一个横向的偏差。另外所有的导轨具有统一的C型沉头螺钉或者柱形螺钉预留孔，使得安装
十分容易。这意味着用户可以根据自己的需要选择最佳的导轨组合和安装方式。独特的K/U系列导轨是全球唯一的真正实现自动调整的导轨，它具有负载能力高，使用寿命长
和线性精度高的特点。
㈡ROLLON的C O M P A C T R A l L H P系列产品
从其原始的设计上就为其带来许多独特的优点。坚实牢固的产品、具有保护的内部滑动面、较高的运行速度和轻松方便的安装只是其优点的一小部分。下面将就该产品的其
它优点进行介绍。
①坚实牢固的内部滑动面
应用中坚实牢固是一项很重要的优点。它很明显会有利于整个装置的运作；也会为装置的设计者带来极大的好处。我们独特的设计将滑动面置于轨道内部以保护其免受碰撞
和震动的损害；滑块自身带有的清扫装置阻止了颗粒物和其它杂质的影响。C O M P A C T R A I L系列产品能够在极狭小的空间内安装，良好的保护使其即便在十分苛刻
的环境中也能应用。
②高速度高产出
在很多的应用场合，尤其是自动化领域，最重要的特性是速度，因为速度决定了产量。更高的运行速度会带来更大的产出量。C O M P A C T R A I L系列产品解决了这个问
题，它能够以接近l O m／s的速度运行，这相对于一般的产品来讲是一个不可思议的高速度。
③运行安静
随着当今社会对工作环境噪声标准要求的日益严格，保持产品运行时产生噪声尽可能低这一点越来越重要。C O M P A C T R A I L系列产品即便在高负荷、高速度条件下运

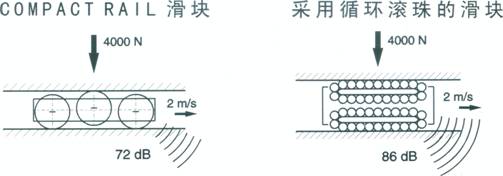

行也只产生很低的噪声。完全不像那些采用循环滚珠的滑块在运行速度和负荷升高时产生强烈的噪声。下面数据是关于运行噪声水平的一个典型对照。
④安装迅速简便
很多工程师设计时都忽视了所需的安装时间这一因素，因为很多人认为安装时间是固定的，采用哪一种导轨都一样。C O M P A C TR A I L系列产品在便于安装和节省安
装时间方面做出了很多努力，另外其产品对安装面的精度要求低也是节省时间的潜在因素。它们节省时间的主要特点在于T八J和K／U组合的自动调整能力；C型沉头安装螺钉
孔能够自动定位导轨和由于螺钉间距较大而减少了需要安装螺钉的数量
⑤优化的调节手段
对于稳定性和低阻力都要求十分严格的应
用场所，C O M P A C T R A l L系列产品提供了独一无二的根据应用实际要求来调节滑块的方法。
所有的滑块只要经过简单的调节就可以在我们高精度的轨道内进行互换。
㈢主要组成部分

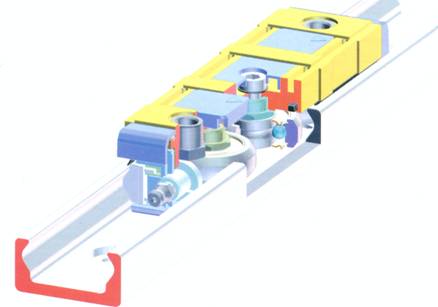

⑴ 滑块

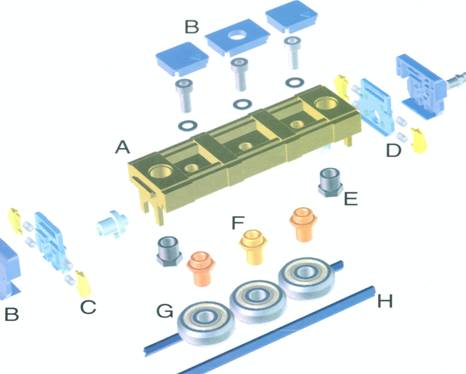

一N．．系列
构件：
A：滑块主体：铝合金切割制做；
C：清扫装置：塑料制；
D：弹簧：不绣钢制；
E：嵌入螺母：镀镍钢制；
F．O螺钉：钢制；
G：转子：l 0 0 C r 6钢制；
H：横向封条：合成橡胶制。
表面处理：
滑块主体和嵌入螺母都经过镀镍处理。

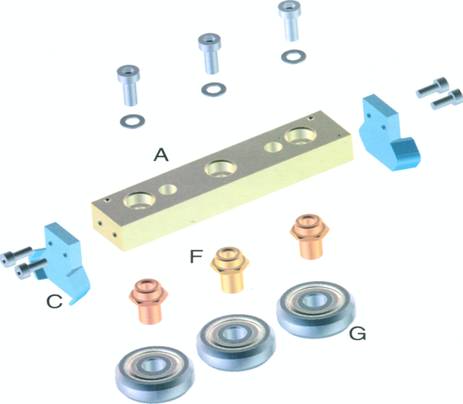

一C．．构件：
A．滑块主体：钢制；
C．清扫装置：塑料制；
F．螺钉：钢制；
G．转子：l 0 0 C r 6钢制；
⑵轨道

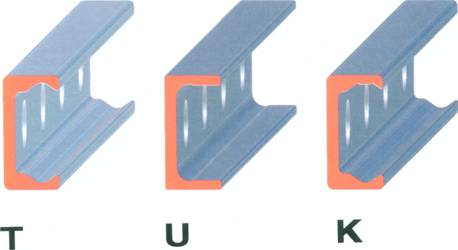

有3种不同类型的轨道每种都有其特殊的滑动面，它们是：T、U和K型轨道．
总体特点：
材料：
承重碳钢；
滑动面：
经诱导强化处理；
允许偏差（见第l3章）
滑动面精度级别：
表面处理：
镀锌层处理，达到I S 0 2 0 8 1标准(不包含滑动面)。
⑶滑动面精度级别：
轨道有两种滑动面可以提供。
对于全部轨道标准的滑动面为H 0 n e d级别，用符号．L．表示。
尺寸为43和63具有柱型安装螺钉预留孔的T型和U型轨道可以采用抛光的滑动面、主体和侧面，用．R．表示。
⑷安装孔：
根据安装螺钉孔类型的不同，轨道可以分为两种：
C型安装螺钉孔用符号．．V表示；柱型安装螺钉孔用．．C表示。
例如：一个尺寸为4 3、具有柱型安装螺钉孔的h o n e d面T型轨道的代码为T L C 4 3 0
㈣滑块的调节
一般情况下滑块是在轨道内安装并调节好后，提供给客户的。当单独提供时，用户必须自己对它进行调节。用户将滑块从一条轨道内取出安装在另一条轨道内时，也要同样
进行这一简单的调节工作。
间隙调节设置程序：
①确认滑动面是清洁的。
②把滑块放入轨道，CSW和CDW滑块必须先拆掉清扫装置，轻轻松开转子的固定螺钉以进行下面的调节。
③把滑块固定在导轨的一端。
④对于U型轨道，滑块下面两端必须插入薄且坚硬的支撑（如调节扳手）以保证滑块与轨道滑动面平行。
⑤在轨道和滑块间插入以特制的平板，从标志有三角形（NT,NU,NK）或者圆形（CSW和CDW）的一侧插入。
⑥小心的沿顺时针方向旋转扳手至偏心转子接触到上面的滑动面，继续旋转至滑块与轨道间不再有间隙。调节过程只需要施加很小的力，用力过大会导致运行阻力上升，设
备寿命下降。
⑦在通过扳手保持好滑块与轨道间位置的同时，小心拧紧螺钉。
⑧在轨道内移动滑块来检验调节效果，移动过程应该流畅且轨道的任一点都不应有过大的间隙。
⑨对于具有超过3个转子的滑块，要针对没一个偏心转子重复进行该调节工作。调节工作从有红色标记的转子开始，最终要保证每个转子都要与轨道滑动面有良好的接触。
⑩确认用扳手锁紧了转子，同时用适当的力量拧紧固定螺钉。转子内使用该特制的锁定设备保证了转子保持位于我们想要的位置。安装CSW和CDW滑块的清扫装置时，检查滑
动面的润滑。
