自动调整功能的线性导轨

说明：

ROLLON直线导轨专卖！



尺寸为28系列


尺寸为2 8系列
6．1  滑块
一N．．系列
1


  滑块类型

转子数量

  转子类型

  安装孔数量

重量（g）

调节扳手

NT28&NU28

    3

 CPA28一CPN28

    2

    1 1 5

  CK28

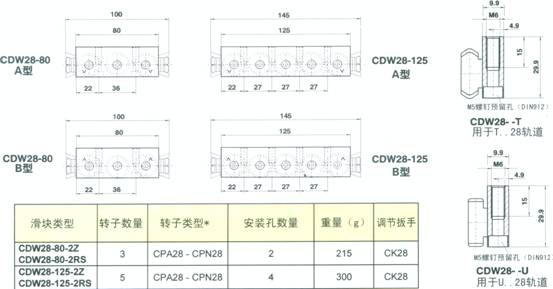

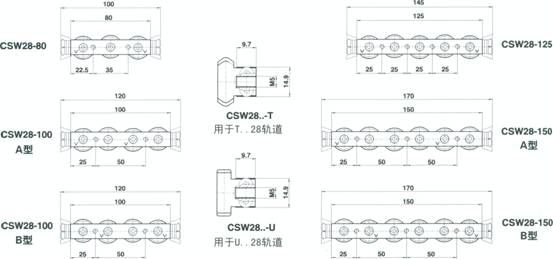

—C．．系列
2





  滑块类型

转子数量

  转子类型

  安装孔数量

重量（g）

调节扳手

CSW28-80-2Z
 CSW28-80-2RS

    3

 CPA28-CPN28

    2

    155

  CK28

 CSW28-100-2Z
 CSW28-100-2RS

    4

 CPA28-CPN28

    2

    195

  CK28

 CSW28-125-2Z
 CSW28-125-2RS

    5

 CPA28-CPN28

    4

    240

  CK28

 CSW28-150-2Z
 CSW28-150-2RS

    6

 CPA28-CPN28

    3

    290

  CK28



3

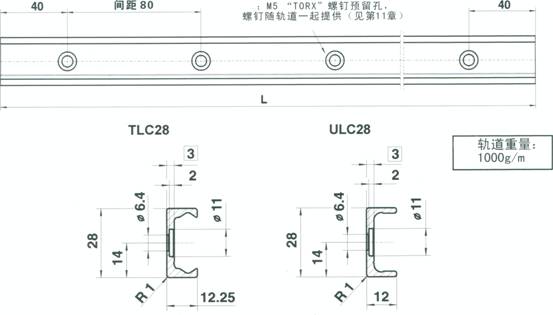

 6．2轨道
一具有柱型安装螺钉预留孔
4
5
一具有C型安装螺钉预留孔
6


    轨道类型

    标准长度(毫米)



    TLV28
    ULV28

 240-320—400—480—560.640—720—800—880—960-1040,
1120—1200—1280—1360—1440—1520—1600—1680-1760,一
1840—1920—2000—2080—2160-2240—2320—2400-2480—
2560—2640—2720—2800—2880-2960-3040—3120—3200

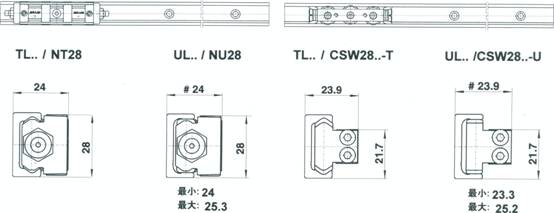

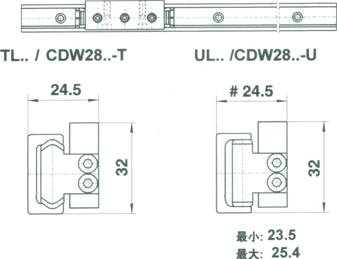

6．3安装在一起的轨道／滑块
7
8

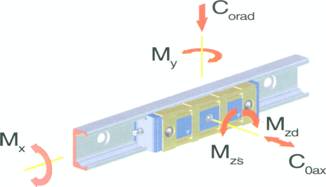

6．4承载负荷能力
    本段中所示承载负荷能力表示的为滑块处于轨道中的“标准"位置情况下的数值，也赢
是转子的安装方向垂直于横向负荷时的情况。
9



  滑块类型

  C
  【N】

  C0rad
  【N】

  C0ax
   【N】

  Mx
   【Nm】

  My
   【Nm】

    Mz 【Nm】

  MZd Mzs

 NT28

  4260

  2175

  640

  6.2

  16.0

    27.2

 NU28

  4260

  2175

    O

    O

    0

    27.2

 CSW28-80．．．

  4260

  2175

  640

  6.2

  16．O

    27.2

 CSW28-100．．．．A

  4260

  2175

  750

  11.5

  21.7

  27.2

  81.7

 CSW28-100．．．．B

  4260

  2175

  750

  11.5

  21.7

  81.7

  27.2

 CSW28-125．．．

  5085

  2585

  900

  11.5

  29.0

    81.7

 CSW28-150．．．．A

  5085

  2585

  1070

  13.7

  36.2

  81.7

  136.1

 CSW28-150．．．．B

  5085

  2585

  1070

  13.7

  36.2

  136.1

  81.7

 CDW28-80．．．

  4260

  2175

  640

  6.2

  16.0

    27.2

 CDW28-125．。

  5085

  2585

  900

  11.5

  29,0

    81.7
