自动调整功能的线性导轨

说明：

ROLLON直线导轨专卖！



尺寸为63系列

尺寸为6 3系列

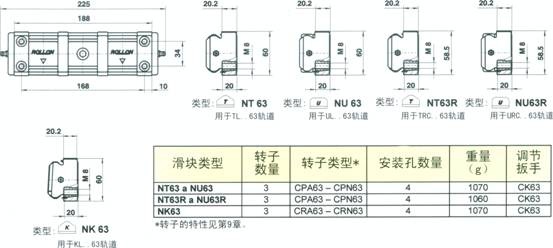

8．1  滑块
一N．．系列
1
2



  滑块类型



转子数量



  转子类型冰



  安装孔数量


重量(g)



调节扳手

CSW63-180-2ZR

    3

 CPA63-CPN63

    4

    1660

  CK63

 CSW63-235-2ZR

    4

 CPA63-CPN63

    5

    2170

  CK63

 CSW63-290-2ZR

    5

 CPA63-CPN63

    6

    2670

  CK63

 CSW63-345-2ZR

    6

 CPA63-CPN63

    7

    3170

  CK63

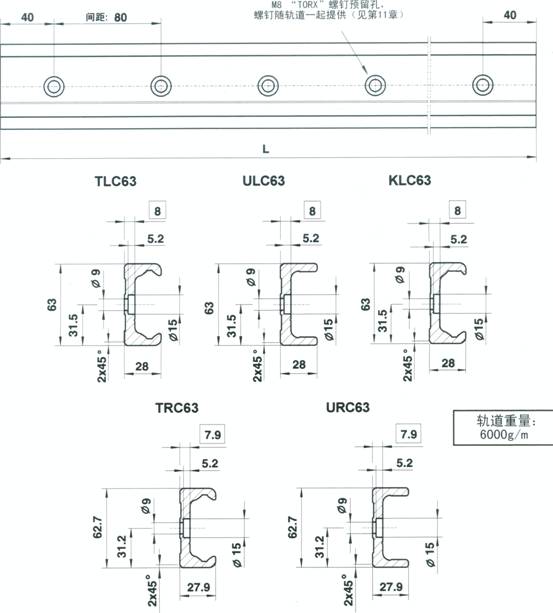

8．2  轨道
一具有柱型安装螺钉预留孔
3


    轨道类型

标准长度（毫米）



    TLC63
    ULC63
    KLC63

 560-640-720-800-880—960-1040-1120-1200-1280—
1360-1440-1520-1600-1680-1760-1840-1920-2000—
2080-2160-2240-2320-2400-2480.2560-2640-2720—
2800-2880-2960-3040-3120-3200-3280-3360-3440-
3520-3600

    TRC63
    URC63

 560-640-720—800-880—960-1040-1120-1200-1280．
1360-1440-1520-1600-1680-1760-1840-1920—2000

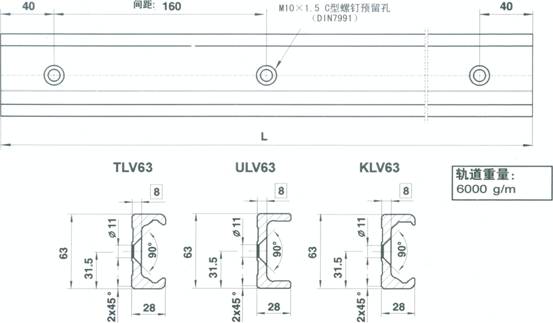

一具有C型安装螺钉预留孔
4


    轨道类型

    标准长度  L（mm)

    TLV63
    ULV63
    KLV63

 560-720—880—1040-1200—1360—1520-1680—1840—2000—
2160-2320-2480—2640—2800.2960—3120—3280—3440-
3600

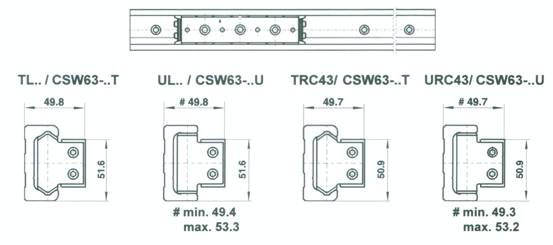

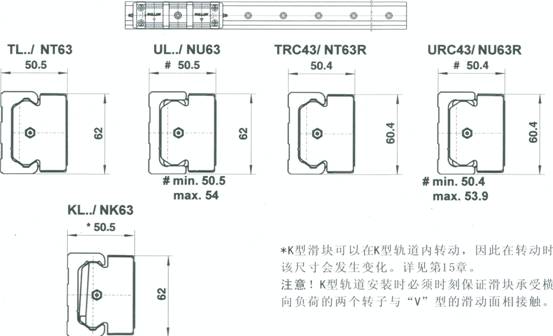

8．3安装在一起的轨道／滑块
5
6

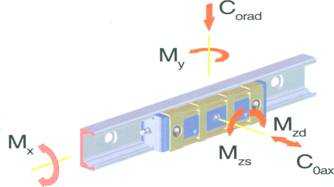

8．4  承载负荷能力
    本段巾所示承载负荷能力表示的为滑块处于轨道畔l的“标准”位置情况一卜的数值，也就是转子的
安装方向垂直十横向负荷时的情况。
7



  滑块类型

  C
  【N】

  Corad
  【N】

  Coax
  【N】

  Mx
  【N m】

  My
  【N m】

    Mz【N m】

  Mzd  I  Mzs

NT63&NT63 R

 30750

 12500

 6000

 1 25

 271

    367

 NU63&NU63R

 30750

 12500

    0

    0

    0

    367

 NK63

 30750

 11550

 5045

    0

  235

    335

 CSW63-180-2ZR

 30750

 12500

 6000

 125

 271

    367

 CSW63-235-2ZR-A

 30750

 12500

 7200

 250

 413

 367

 1100

 CSW63-235-2ZR-B

 30750

 12500

 7200

 250

 413

 1100

 367

 CSW63-290-2ZR

 36600

 15000

 8500

 250

 511

    1100

 CSW63-345-2ZR-A

 36600

 15000

 10000

  350

  689

  1100

  1830

 CSW63-345-2ZR-B

 36600

 15000

 10000

  350

  689

  1830

  1100
