滑块

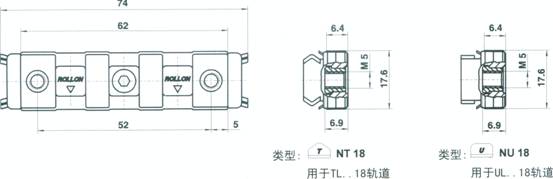

N..系列
滑块类型 |
转子数量 |
转子类型 |
安装子孔数量 |
重量(g) |
调节扳手 |
NTl8 a NUl8 |
3 |
CPAl8一CPNl8 |
2 |
30 |
CKl8 |

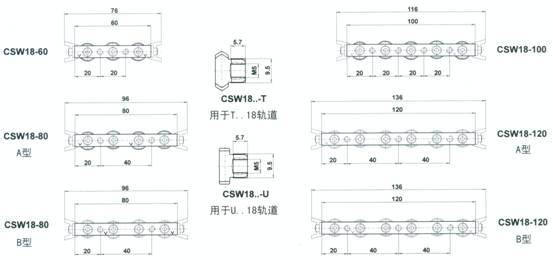

C..系列
滑块类型 |
转子数量 |
转子类型 |
安装孔数量 |
重量(g) |
调节扳手 |
CSWl8-60-2Z
CSWl8-60-2RS |
3 |
CPAl8-CPNl8 |
2 |
40 |
CKl8 |
CSWl8-80-2Z
CSWl8-80-2RS |
4 |
CPAl8-CPNl8 |
2 |
50 |
CKl8 |
CSWl8-100-2Z
CSWl8-100-2RS |
5 |
CPAl8-CPNl8 |
4 |
60 |
CKl8 |
CSWl8-120-2Z
CSWl8-120-2RS |
6 |
CPAl8-CPNl8 |
3 |
70 |
CKl8 |
轨道

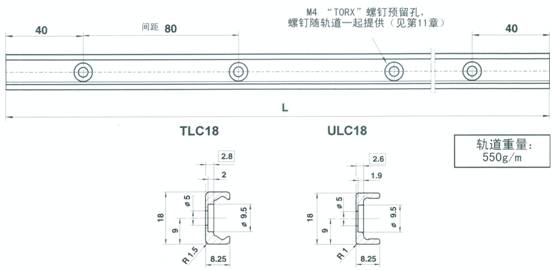

一具有柱型安装螺钉预留孔
轨道类型 |
标准长度(毫米) |
T LC l 8
U LC l 8 |
1 60一.240—320.400—480—560—640—720—800—880.960'.
1 040—1 1 2 0—1 2 00—1 2 80—1 360—1 440—1 52 0—1 600—1 680— 1 760.1 840—1 92 0—2000 |

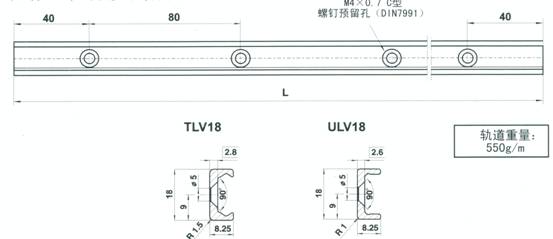

一具有C型安装螺钉预留孔
轨道类型 |
标准长度(毫米) |
T LV l 8
U LV l 8 |
1 60.240—320.400—480.560—640—720—800.880—960—
1 040—1 1 20.1 200.1 280.1 360.1 440.1 520.1 600—1 680—
1 760—1 840—1 920.2000 |

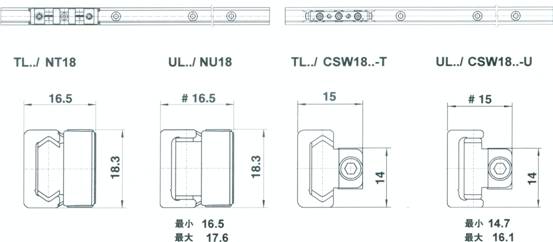

安装在一起的轨道/滑块

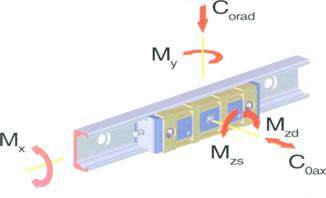

承载负荷能力
本段中所示承载负荷能力表示的为滑块处于轨道中的“标准"位置情况下的数值,也就是转子的
安装方向垂直于横向负荷时的情况。
滑块类型
|
C
(N) |
COrad
(N) |
Coax
(N) |
MX
(Nm) |
My
(Nm) |
Mz(Nm)
Mzd|Mzs |
NT l 8 |
1530 |
820 |
260 |
1.5 |
4.7 |
8.2 |
N U l 8 |
1530 |
820 |
0 |
0 |
0 |
8.2 |
CSWl 8-60... |
1530 |
820 |
260 |
1.5 |
4.7 |
8.2 |
CSWl 8-80....A |
1530 |
820 |
300 |
2.8 |
7.0 |
8.2 |
24.7 |
CSWl 8-80....B |
1530 |
820 |
300 |
2.8 |
7.0 |
24.7 |
8.2 |
CSWl 8-1 00... |
1830 |
975 |
360 |
2.8 |
9.4 |
24.7 |
CSWl 8-1 20....A |
1830 |
975 |
440 |
3.3 |
1 1.8 |
24.7 |
4 1.1 |
CSWl 8-1 20....B |
1830 |
975 |
440 |
3.3 |
1 1.8 |
4 1.1 |
24.7 |
注:表中所示负荷为CSW滑块于T..轨道中的数据,在U型轨道中其COrad,M×和M的数值等于O。产品型号代码见第3 0章
|
