自动调整功能的线性导轨

说明：

ROLLON直线导轨专卖！



尺寸为43系列

尺寸为4 3系列

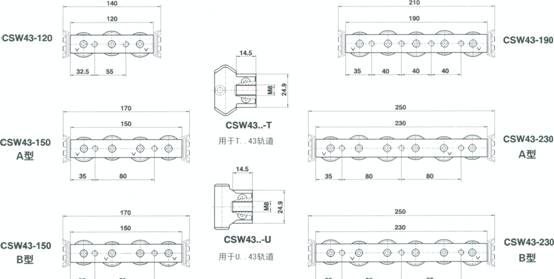

7．1滑块
一N．．系列
1
一C．．系列
2



  滑块类型



转子数量



转子类型



安装孔数量


重量(g)



调节扳手

CSW43-120-2Z
 CSW43-120-2RS



    3



 CPA43-CPN43



    2



    530



  CK43

 CSW43-150-2Z
 CSW43-150-2RS



    4



 CPA43-CPN43



    2



    680



  CK43

 CSW43-190-2Z
 CSW43-190-2RS



    5



 CPA43-CPN43



    4



    840



  CK43

 CSW43-230-2Z
 CSW43-230-2RS



    6



 CPA43-CPN43



    3



    1010



  CK43

3

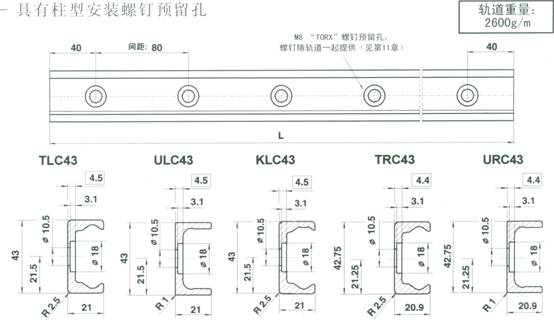

 7．2轨道
一具有柱型安装螺钉预留孔
4


    轨道类型

标准长度（毫米）



    TLC43
    ULC43
    KLC43

 400—480—560—640—720—800—880.960—1040—1120-1200—
1280—1360—1440-1520-1600—1680—1760-1840-1920—
2000—2080—2160一2240-2320-2400—2480-2560-2640—
2720-2800-2880-2960-3040-3120-3200-3280-3360-
3440-3520-3600

    TRC43

    URC43

 400—480—560-640-720—800-880-960-1040-1120-1200．
1280—1360-1440-1520-1600-1680-1760-1840-1920—
2000

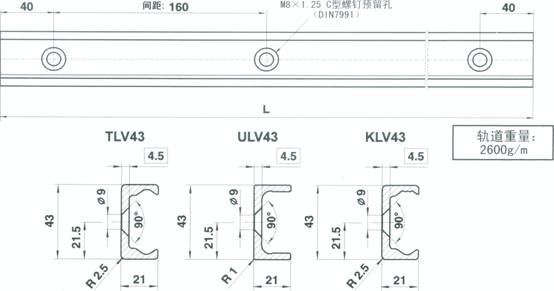

具有C型安装螺钉预留孔
5


    轨道类型

    标准长度(毫米)

    TLV43
    U LV43

    KLV43

 4 00-560—720—880—1040—1200—1360-1520—1680—1840—
2000—2160—2320—2480—2640一2800—2960—3120—3280—
3440-3600

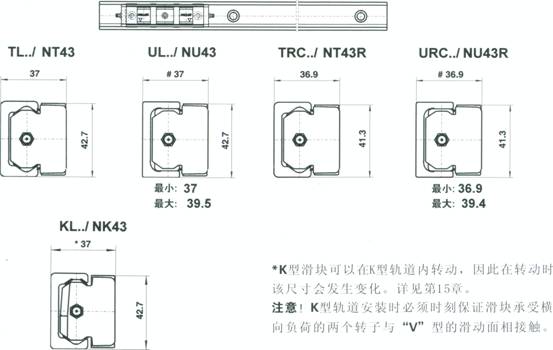

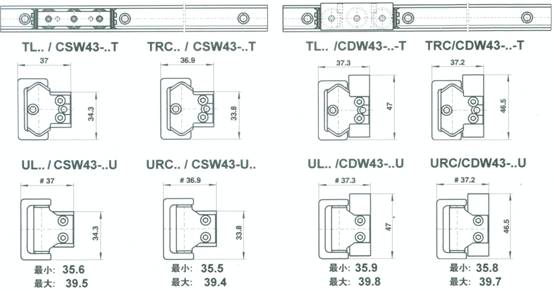

安装在一起的轨道／滑块
6
7

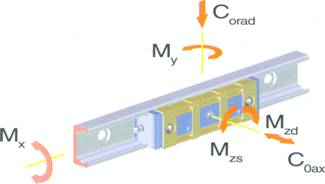

7．4承载负荷能力
    本段中所示承载负荷能力农示的为滑块处丁轨道中的“标准"位置情况下的数值，也
  就是转子的安装力l向垂商于横向负荷时的情况。
8



  滑块类型

  C
  【N】

  Corad
  【N】

  Coax
  【N】

  Mx
  【N m】

  My
  【N m】

    Mz【N m】

  Mzd  I  Mzs

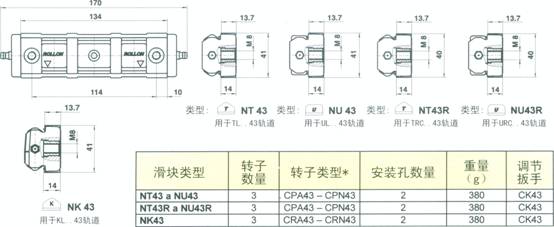

 NT43&NT43R

  12280

  5500

  1570

  23.6

  60.0

    104.5

 NU43&NU43R

  12280

  5500

    O

    0

    O

    104.5

 NK43

  12280

  5095

  1320

    0

  50.4

    96.9

 CSW43-120．¨

  12280

  5500

  1570

  23.6

  60．O

    104.5

 CSW43-150．¨．A

  12280

  5500

  1855

  43.6

  81.5

  104.5

  313.5

 CSW43-150．·．．B

  12280

  5500

  1855

  43.6

  81.5

  313.5

  104.5

 CSW43-190．¨

  14675

  6540

  2215

  43.6

  108.6

    313.5

 CSW43-230．¨．A

  14675

  6540

  2645

  52.0

  135.8

  313.5

  522.5

 CSW43-230．¨．B

  14675

  6540

  2645

  52.0

  135.8

  52.2.5

  313.5

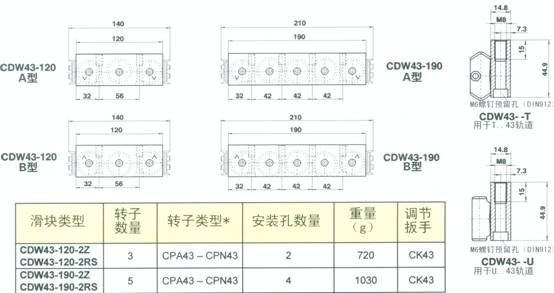

 CDW43-120．¨

  12280

  5500

  1570

  23.6

  60．O

    104.5

 CDW43-190．¨

  14675

  6540

  2215

  43.6

  108.6

    313.5
