型号 组件 滑块尺寸（mm) 滑轨尺寸（mm) 滑轨固 基本动额 基本静额 容许力矩 重量 　
（mm) 螺栓尺 定载荷 定载荷 MR MP MY 滑块 滑轨
H H1 N W B B1 C L1 L K1 G Mxl T H2 H3 WR HR D h d P E (mm） C（kN) C0（kN) kN-m kN-m kN-m Kg Kg
HGH15CA 28 4.3 9.5 34 26 4 26 39.4 61.4 10 5.3 M4x5 6 7.95 7.7 15 15 7.5 5.3 4.5 60 20 M4x16 11.38 25.31 0.17 0.15 0.15 0.18 1.45
HGH20CA 30 4.6 12 44 32 6 36 50.5 77.5 12.25 12 M5x6 8 6 7.0 20 17.5 9.5 8.5 6.0 60 20 M5x16 17.75 37.84 0.38 0.27 0.27 0.3 2.21
HGH20HA 50 65.2 92.2 12.6 21.18 48.84 0.48 0.47 0.47 0.39
HGH25CA 40 5.5 12.5 48 35 6.5 35 58 84.0 16.8 12 M6x8 8 10 13 23 22 11 9 7.0 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.51 3.21
HGH25HA 50 78.6 104.6 19.6 32.75 76 0.87 0.88 0.88 0.69
HGH30CA 45 6 16 60 40 10 40 70 97.4 20.25 12 M8x10 8.5 9.5 14 28 26 14 12 9.0 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 0.88 4.47
HGH30HA 60 93 120.4 21.75 47.27 110.13 1.4 1.47 1.47 1.16
HGH35CA 55 7.5 18 70 50 10 50 80 112.4 20.6 12 M8x12 10.2 16 19.6 34 29 14 12.0 9.0 80 20 M8x25 49.52 102.87 1.73 1.2 1.2 1.45 6.3
HGH35HA 72 105.8 138.2 22.5 60.21 136.31 2.29 2.08 2.08 1.92
HGH45CA 70 9.5 20.5 86 60 13 6 97 139.4 23 12.9 M10x17 16 18.5 31 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.73 10.41
HGH45HA 80 128.8 171.2 28.9 94.54 207.12 4 4.07 4.07 3.61
HGH55CA 80 13 23.5 100 75 12.5 75 117.7 166.7 27.35 12.9 M12x18 17.5 22 29 53 44 23 20.0 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.17 15.08
HGH55HA 95 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.49
HGH65CA 90 15 31.5 126 76 25 70 144.2 200.2 43.1 12.9 M16x20 25 15 15 63 53 26 22.0 18 150 35 M16x50 163.63 324.71 10 6.44 6.44 7 21.18
HGH65HA 120 203.6 259.6 47.8 208.36 457.15 14.2 11.12 11.12 9.82
型号 组件 滑块尺寸（mm) 滑轨尺寸（mm) 滑轨固 基本动额 基本静额 容许力矩 重量
（mm) 螺栓尺 定载荷 定载荷 MR MP MY 滑块
H H1 N W B B1 C L1 L K1 G M T T1 T2 H2 H3 WR HR D h d P E (mm） C（kN) C0（kN) kN-m kN-m kN-m Kg
HGW15CC 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5 6 8.9 6.95 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4x16 11.38 25.31 0.17 0.15 0.15 0.17
HGW20CC 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6 8 10 9.5 6.00 7 20 17.5 9.5 8.5 6.0 60 20 M5x16 17.75 37.84 0.38 0.27 0.27 0.40
HGW20HC 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
HGW25CC 36 5.5 23.5 70 57 6.5 45 58 84.0 11.8 12 M8 8 14 10 6.00 9 23 22 11 9 7.0 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59
HGW25HC 78.6 104.6 22.1 32.75 76 0.87 0.88 0.88 0.80
HGW30CC 42 6 31 90 72 9 52 70 97.4 14.25 12 M10 8.5 16 10 6.50 10.8 28 26 14 12 9.0 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09
HGW30HC 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
HGW35CC 48 7.5 33 100 82 9 62 80 112.4 14.60 12 M10 10.1 18 13 9.00 12.6 34 29 14 12.0 9.0 80 20 M8x25 49.52 102.87 1.73 1.2 1.2 1.56
HGW35HC 105.8 138.2 27.50 60.21 136.31 2.29 2.08 2.08 2.06
HGW45CC 60 9.5 37.5 120 100 10 80 97 139.4 13.00 12.9 M12 15.1 22 15 8.50 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79
HGW45HC 128.8 171.2 28.90 94.54 207.12 4.00 4.07 4.07 3.69
HGW55CC 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14 17.5 26.5 17 12 19 53 44 23 20.0 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52
HGW55HC 155.8 204.8 36.40 139.35 301.26 7.49 7.01 7.01 5.96
HGW65CC 90 15 53.5 170 142 14 110 144.2 200.2 23.10 12.9 M16 25 37.5 23 15 15 63 53 26 22.0 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17
HGW65HC 203.6 259.6 52.80 208.36 457.15 14.15 11.12 11.12 12.89
型号 组件 滑块尺寸（mm) 滑轨尺寸（mm) 滑轨固 基本动额 基本静额 容许力矩 重量
（mm) 螺栓尺 定载荷 定载荷 MR MP MY 滑块 滑轨
H H1 N W B B1 C L1 L K1 G Mxl T H2 H3 WR HR D h d P E (mm） C（kN) C0（kN) kN-m kN-m kN-m Kg Kg
EGH15SA 24 4.5 9.5 34 26 4 - 23.1 40.1 14.8 5.7 M4x6 6 5.50 6.0 15 12.5 6.0 4.5 3.5 60 20 M3x16 5.35 9.4 0.08 0.04 0.04 0.09 1.25
EGH15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.1 0.1 0.15
EGH20SA 28 6 11 42 32 5 - 29 50.0 18.75 12 M5x7 7.5 6 6 20 15.5 10 9 6.0 60 20 M5x16 7.23 12.74 0.13 0.06 0.06 0.15 2.08
EGH20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.24
EGH25SA 33 7 12.5 48 35 6.5 - 35.5 59.1 21.9 12 M6x9 8 8 8 23 18 119 9 7.0 60 20 M6x20 11.4 19.5 0.23 0.12 0.12 0.25 2.67
EGH25CA 35 59 82.6 16.15 16.27 32.4 0.38 0.32 0.32 0.41
EGH30SA 42 10 16 60 40 10 - 41.5 69.5 26.75 12 M8x12 9 8.00 9.0 28 23 11 9.0 7.0 80 20 M6x25 16.42 28.1 0.4 0.21 0.21 0.45 4.35
EGH30CA 40 70.1 98.1 21.05 23.7 47.46 0.68 0.55 0.55 0.76
型号 组件 滑块尺寸（mm) 滑轨尺寸（mm) 滑轨固 基本动额 基本静额 容许力矩 重量
（mm) 螺栓尺 定载荷 定载荷 MR MP MY 滑块 滑轨
H H1 N W B B1 C L1 L K1 G M T T1 H2 H3 WR HR D h d P E (mm） C（kN) C0（kN) kN-m kN-m kN-m Kg Kg
EGW15SA 24 4.5 18.5 52 41 5.5 - 23.1 40.1 14.8 5.7 M5 5 7 5.50 6.0 15 12.5 6.0 4.5 3.5 60 20 M3x16 5.35 9.4 0.08 0.04 0.04 0.12 1.25
EGW15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.1 0.1 0.21
EGW20SA 28 6 19.5 59 49 5 - 29 50.0 18.75 12 M6 7 9 6 6 20 15.5 9.5 8.50 6.0 60 20 M5x16 7.23 12.74 0.13 0.06 0.06 0.19 2.08
EGW20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.32
EGW25SA 33 7 25 73 60 6.5 - 35.5 59.1 21.9 12 M8 7.5 10 8 8 23 18 11 9 7.0 60 20 M6x20 11.4 19.5 0.23 0.12 0.12 0.35 2.67
EGW25CA 35 59 82.6 16.15 16.27 32.4 0.38 0.32 0.32 0.59
EGW30SA 42 10 31 90 72 9 - 41.5 69.5 26.75 12 M10 7 10 8.00 9.0 28 23 11 9.0 7.0 80 20 M6x25 16.42 28.1 0.4 0.21 0.21 0.62 4.35
EGW30CA 40 70.1 98.1 21.05 23.7 47.46 0.68 0.55 0.55 1.04

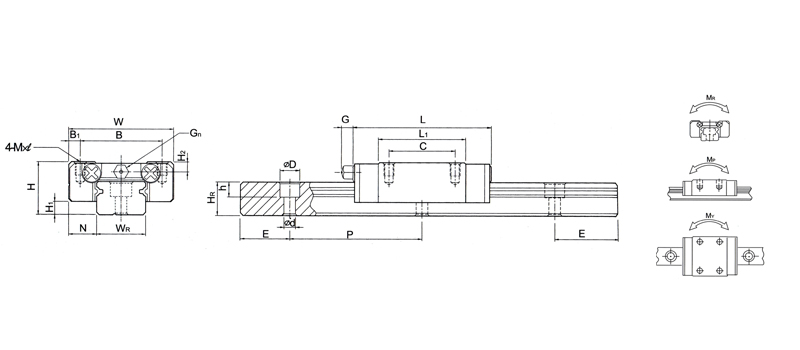

型号 组件 滑块尺寸（mm) 滑轨尺寸（mm) 滑轨固 基本动额 基本静额 容许力矩 重量
（mm) 螺栓尺 定载荷 定载荷 MR MP MY 滑块 滑轨
H H1 N W B B1 C L1 L G Gn Mxl H2 WR HR D h d P E (mm） C（kgf) C0（kgf) kgf-m kgf-m kgf-m g Kg/m
MGN7C 8 1.5 5 17 12 2.5 8 13.5 22.5 - ∮1.2 M2x2.5 1.5 7 4.8 4.2 2.3 2.4 15 5 M2x6 100 127 0.48 0.29 0.29 10 0.22
MGN7H 13 21.8 30.8 140 200 0.78 0.49 0.49 15
MGN9C 10 2 5.5 20 15 2.5 10 18.9 28.9 - ∮1.2 M3x3 1.8 9 6.5 6 4 3.5 20 7.5 M3x8 190 260 1.2 0.75 0.75 16 0.38
MGN9H 16 29.9 39.9 260 410 2 1.9 1.9 26
MGN12C 13 3 7.5 27 20 3.5 15 21.7 34.7 - ∮1.4 M3x3.5 2.5 12 8 6 5 3.5 25 10 M3x8 290 400 2.6 1.4 1.4 34 0.65
MGN12H 20 32.4 45.4 380 600 3.9 3.7 3.7 54
MGN15C 16 4 8.5 32 25 3.5 20 26.7 42.1 4.5 M3 M3x4 3.0 15 10 6 4.5 3.5 40 15 M3x10 470 570 4.6 2.2 2.2 59 1.06
MGN15H 25 43.4 58.8 650 930 7.5 5.9 5.9 92

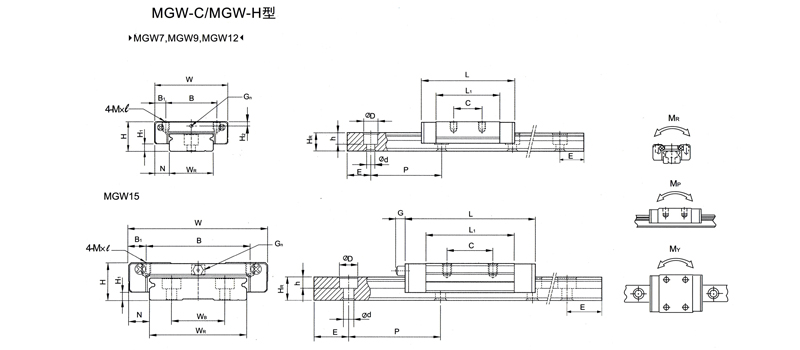

型号 组件 滑块尺寸（mm) 滑轨尺寸（mm) 滑轨固 基本动额 基本静额 容许力矩 重量
（mm) 螺栓尺 定载荷 定载荷 MR MP MY 滑块 滑轨
H H1 N W B B1 C L1 L G Gn Mxl H2 WR HR D h d P E (mm） C（kgf) C0（kgf) kgf-m kgf-m kgf-m g Kg/m
MGW7C 9 1.9 5.5 25 19 3 10 21 31.2 - ∮1.2 M3x3 1.85 14 5.2 6.0 3.20 3.5 30 10 M3x6 140 210 1.6 0.73 0.73 20 0.51
MGW7H 19 30.8 41.0 180 320 2.39 1.58 1.58 29
MGW9C 12 2.9 6 30 21
23		 4.5
3.5		 12 27.5 39.3 - ∮1.4 M3x3 2.40 18 7 6 4.50 3.5 30 10 M3x8 280 420 4.09 1.93 1.93 40 0.91
MGW9H 24 38.5 50.7 350 600 5.56 3.47 3.47 57
MGW12C 14 3.4 8 40 28 6 15 31.3 46.1 - ∮1.4 M3x3.6 2.80 24 8.5 8 4.50 4.5 40 15 M4x8 400 570 7.17 2.83 2.83 71 1.49
MGW12H 28 45.6 60.4 520 840 10.47 5.85 5.85 103
MGW15C 16 3.4 9 60 45 7.5 20 38 54.8 5.2 M3 M4x4.2 3.20 42 9.5 8 4.50 4.5 40 15 M4x10 690 940 20.32 5.78 5.78 143 2.86
MGW15H 35 57 73.8 910 1410 30.48 12.5 12.5 215
