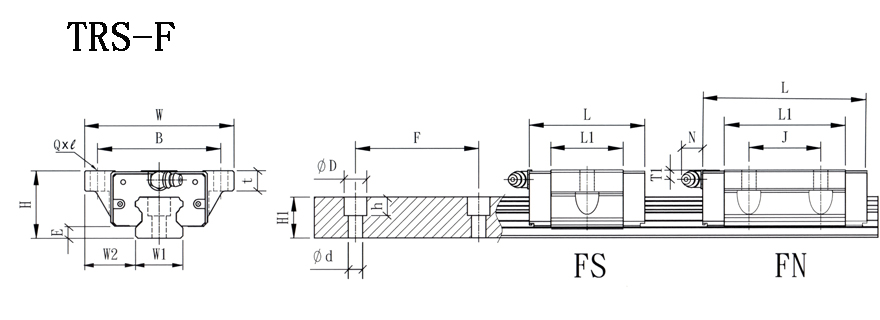

TBI——直线导轨——低组装——法兰滑块——TRS-F型
型号
组件尺寸
滑块尺寸（mm)
滑轨尺寸（mm)
基本动额
基本静额
重量
 　
定载荷
定载荷
滑块
滑轨
H
W
W2
E
L
B
J
QXl
t
L1
油孔
T1
N
W1
H1
F
φD
h
φd
C（Kgf)
C0（Kgf)
Kg
Kg
TRS15FS
24
52
18.5
3
39.3
41
-
φ4.5X7
7.3
22.9
M4X0.7
5.5
5.5
15
13
60
7.5
6
4.5
503
815
0.1
1.32
TRS15FN
55.9
26
39.5
775
1514
0.17
TRS20FS
28
59
19.5
4.6
47.8
49
-
φ5.5X9
9
27.8
M6X1
4.5
12
20
16.5
60
9.5
8.5
6
739
1109
0.15
2.28
TRS20FN
66.7
32
46.7
1201
2219
0.24
TRS25FS
33
73
25
5.8
56.2
60
-
Φ7X10
10
35.2
M6X1
4.5
12
23
20
60
11
9
7
1077
1665
0.26
3.17
TRS25FN
80
35
59.0
1661
3092
0.44
TRS30FS
42
90
31
7
66.4
72
-
Φ9X10
10
40.4
M6X1
8
12
28
23
80
14
12
9
1584
2387
0.52
4.54
TRS30FN
95.3
40
69.3
2443
4433
0.88
TRS35FS
48
100
33
7.5
74.7
82
-
Φ9X13
13
45.7
M6X1
8
12
34
26
80
14.0
12
9
2230
3307
0.76
6.27
TRS35FN
108
50
79.0
3440
6142
1.31
TRS45FN
 　
　
　
　
124.5
100
60
Φ11X15
15
90.5
M8X1.25
10.5
16
45
32
105
20
17
14
4524
7909
2.18
10.4
