十字滑块联轴器

十字滑块联轴器特点:1.高扭转刚性和灵敏度2.容许大的径向,角向偏差3.零回转间隙4.抗油腐蚀与电气绝缘5.加紧螺丝固定 6.联轴器更换无需拆卸轴

十字滑块联轴器应用:交流电机,伺服电机,发电机转速计,小型发动机,光学系统,编码器,小型水泵,纵横移动载物台,空调设备,环境设备,

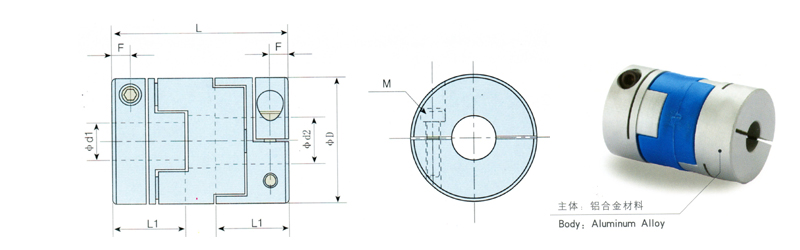

外形尺寸
型号
轴径
∮D
L
F
L1
M
扭紧力矩
孔d1-孔d2
(N.m)
SJ-16
4-6.0
16
30
3
13
M2.5
0.7
SJ-20
6-8.0
20
33
3
14
M2.5
1.7
SJ-25
6-10.0
25
39
3.8
17
M3
4
SJ-32
8-14.0
32
45
4.5
19
M4
7
SJ-40
12-16.0
40
50
7
23
M5
7
SJ-50
14-20
50
58
8
27
M6
15
SJ-63
16-25
63
71
10
33
M8
30
技术参数
型号
额定扭矩
最大扭矩
最高转速
惯性力矩
静态扭矩刚性
径向偏差
角向偏差
重量
(N.m)
(N.m)
(rpm)
kg.㎡
(N.m/rad)
(mm)
(℃)
(g)
SJ-16
0.7
1.4
9000
5X10-7
29
1
3
12
SJ-20
1.6
3.2
7400
1.4X10-7
58
1.4
3
20
SJ-25
3
6
5800
4.1X10-6
125
1.9
3
36
SJ-32
5.5
11
4700
1.2X10-5
260
2.4
3
66
SJ-40
9.0
18
3600
3.8X10-5
505
2.8
3
114
SJ-50
19
38
3000
1X10-4
780
3.3
3
206
SJ-63
33
66
2400
3.5X10-4
1200
3.8
3
454

使用时的注意事项:

①弹性联轴器能够容许错位并传递旋转角、扭矩,但是错位值如果超出了容许值,可能会产生振动或导致寿命的急速缩短;因此,要确保调整对齐。


②轴心的错位有偏心(两轴心的平行误差),偏角(两轴心的角度误差),轴向偏差(轴的轴方向移动)。请确认轴的对齐调整值在本产品型号规格表中记载的容许值以内。


③本型号规格表中所列的偏差容许值范围,是指偏心,偏角,轴向偏差中只有单一偏差存在的情况,当复合发生2种以上偏差时,容许值应为规格表中各偏差的1/2。


④为了延长寿命,偏差应调整在容许值的1/3以下,此为适当值。
